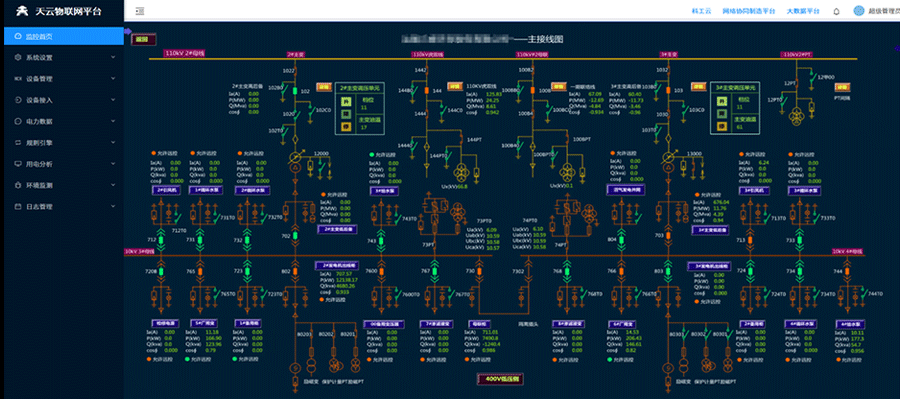

變電所實時監控系統圖為主監控畫面，主要實時監測變電所所有回路的運行狀態。在系統圖中可以直觀每路的進線和出線的運行參數和狀態，可以看到變壓器出線側的所有常規電力參數。如左圖所示：

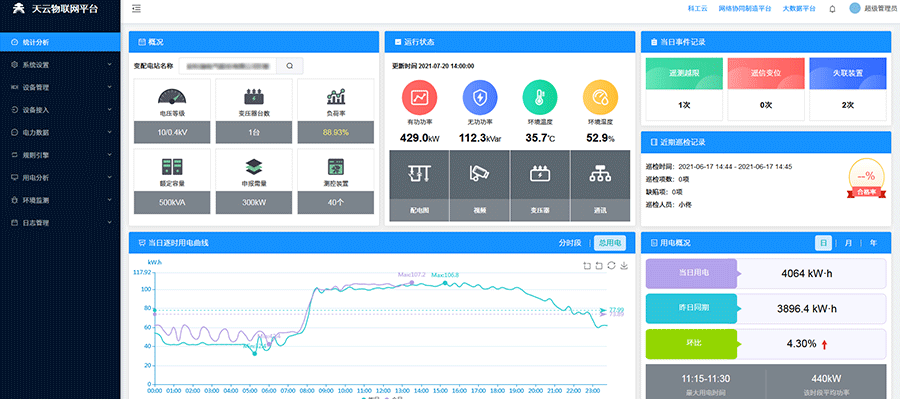

統計分析頁面主要針對變電站設備的運行狀態、用電情況、環境參數以及報警情況進行實時展示和。如左圖所示：

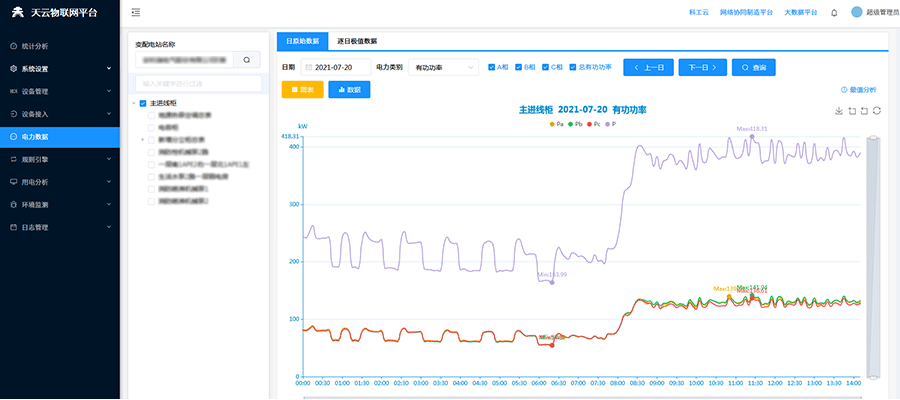

在配電一次圖中，可直接查看該回路詳細電參量，包括三相電流、三相電壓、三相總有功功率、總無功功率、總功率因數、正向有功電能，并可以查看24小時相電流趨勢曲線

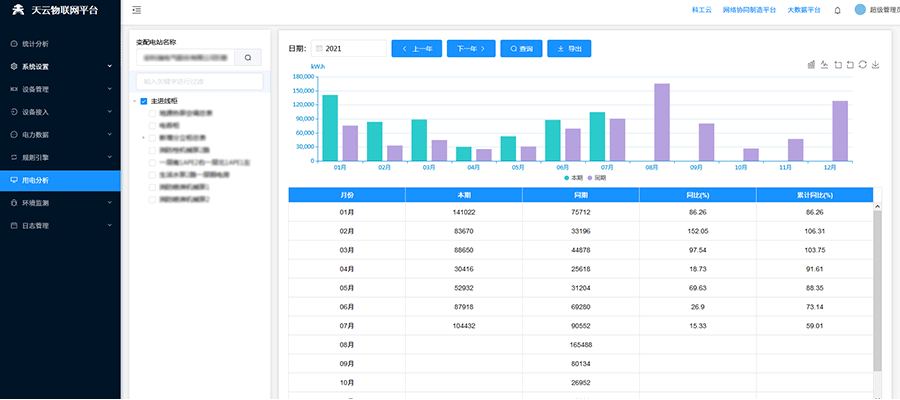

對被監控設備的用電情況進行統計分析，并可按不同的時間段進行同比和環比數據分析

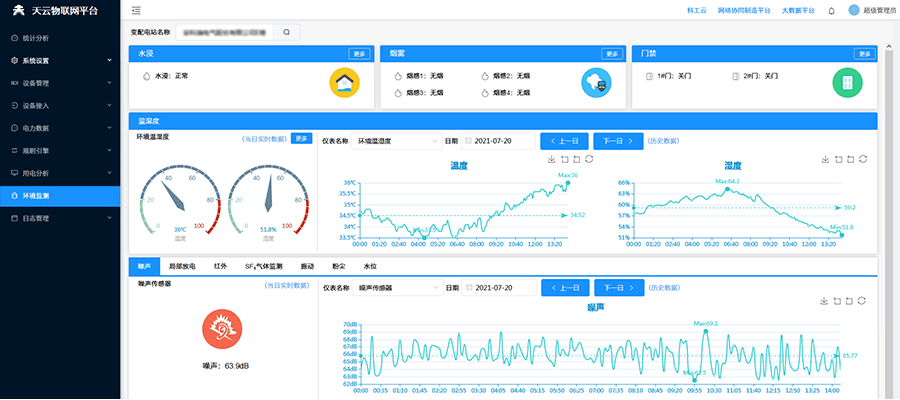

實時展示變電所多項環境參數，比如：水浸情況，煙霧狀態、門禁狀態以及溫濕度等基本參數，另外還可針具客戶的需求增加噪聲、局部放電、紅外、SF6氣體監測、粉塵等監測。當監測數據超限立即啟動報警系統，防止異常情況發生。
