實驗臺
實驗臺材質：不銹鋼板規格：1600mm * 1100mm * 1550mm
電源：輸入 220V 交流電源，帶保險管、隔離變壓器，內部開關電源帶短路，過載保護
硬件資源
物聯網工程綜合實訓臺主要由 Cortex-A72 智能網關區、基礎實驗區、RFID 技術實訓區、智能家居實訓區、遠程醫療區五個子系統模塊構成。
基礎實驗區
基礎實驗區由 ZigBee（NB-Mesh 協議） 無線通訊節點、ZigBee（NB-Mesh 協議）+485 無線通信節點WIFI 通信節點和傳感器模塊構成，預留通訊節點和傳感器模塊信號接口， 用戶可以自行配置和連接硬件使用。用戶可基于該區域完成對 WSN 無線通訊技術和傳感器技術的基礎原理知識的學習。ZigBee（NB-Mesh 協議） 通訊節點部分：板載 12 個節點， 具有獨立電源控制開關，編程下載接口，USART 接口和 IO 信號接口。傳感器模塊部分：板載 12 種帶有獨立 MCU 傳感器設備，包括感知類傳感器 6 種：溫濕度、光照度、人體感應、煙霧、震動、GPS；執行類設備6種：繼電器、調速風扇、可調亮度 LED、OLED 液晶屏、聲光報警、RS485 協議通信模塊；具有獨立編程下載口，USART 接口和 IO 信號接口。
智能網關區
智能網關采用最瑞芯微的Cortex-A72八核 64位處理器，10寸超大高清可視觸屏，運行 Android8.0 系統，支持 ZigBee（NB-Mesh 協議）、WiFi、NBIOT 等多種網絡接入方式，預留信號接口，用戶可以任意配置網絡連接方式，提供系統服務程序，包括可支持遠程網絡 WEB 或客戶端軟件訪問。
智能家居區
智能家居實訓區包含四個功能單元：環境安防單元、家電控制單元、智能門禁單元和電 動窗簾單元。通過 ZigBee（NB-Mesh 協議） 無線通信鏈路和智能網關通信，配套智能家居軟件系統，對上述功能單元實現智能化控制。提供配套智能家居系統實訓體系，按照項目形 式詳解智能家居系統實現的各個技術環節。
遠程醫療區

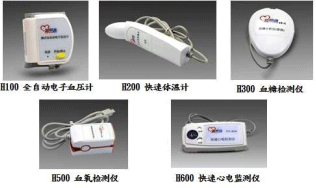

遠程醫療區五個功能單元：遠程血壓采集、遠程體溫采集、遠程血糖采集、遠程血氧采集、遠程心電采集。通過藍牙接口和智能網關區相連，智能終端顯示相應采集數值，并上發給管理服務器。
RFID技術實訓區
RFID技術實訓區由高頻 RFID 原理機、低頻 RFID、超高頻 RFID、條碼掃描器、門禁電磁鎖和 ETC 閘機模塊構成。該實訓區可獨立完成對 RFID 及條碼技術的原理學習與應用設計。高頻 RFID 原理機配有獨立的 4.3 寸彩色觸屏，可完成對 RFID 技術的硬件信號、波形測量、ISO 標準軟件協議指令的分析與學習。低頻 RFID 模塊與門禁電磁鎖模塊結合，可完成典型的門禁系統的管理與控制功能；超高頻 RFID 模塊與 ETC 閘機模塊配合，可完成典型的停車場管理、ETC 不停車路費管理系統的設計與實訓。系統配備條碼掃描器，可支持對常見條形碼、二維碼的識別讀取，可完成典型的智能超市相關的技術應用實訓。
